น็อตหัวแปลนกับน็อตหกเหลี่ยมมาตรฐานพร้อมแหวนรอง: การหาปริมาณความแตกต่างในการกระจายความเค้นของตลับลูกปืนและความต้านทานการฝังตัว
ภายใต้พรีโหลดสูง ทางเลือกระหว่าง น็อตหัวแปลน และน็อตหกเหลี่ยมมาตรฐานพร้อมแหวนรองแบบแบนจะส่งผลต่อประสิทธิภาพของข้อต่ออย่างมาก แม้ว่าการกำหนดค่าทั้งสองมีเป้าหมายเพื่อเพิ่มพื้นที่แบริ่งและลดแรงเค้นพื้นผิว ข้อมูลการทดลองเผยให้เห็นความแตกต่างอย่างมากในวิธีกระจายแรงกดและต้านทานการฝังลงในวัสดุข้อต่อ
1. การเปรียบเทียบความเครียดจากการสัมผัส: ข้อมูลเชิงปริมาณ
ตารางต่อไปนี้แสดงข้อมูลความเค้นสัมผัสสำหรับน็อตหัวแปลน น็อตหกเหลี่ยมธรรมดา และน็อตหกเหลี่ยมพร้อมแหวนรอง ซึ่งวัดภายใต้สภาวะพรีโหลดที่เหมือนกัน (75% ของโหลดทดสอบ)
| เกรดสปริง | ขนาด | การกำหนดค่า | ความเครียดในการติดต่อ (ksi) | ความเค้นสัมผัส (N/mm²) |
|---|---|---|---|---|
| 10.9 | ม10 | หัวแปลน | 36.3 | 250 |
| 10.9 | ม16 | หัวแปลน | 39.9 | 275 |
| 10.9 | ม10 | ฐานสิบหกธรรมดา | 52.2 | 360 |
| 10.9 | ม16 | ฐานสิบหกธรรมดา | 94.3 | 650 |
| 10.9 | ม10 | แหวนรองหกเหลี่ยม | 27.6 | 190 |
| 10.9 | ม16 | แหวนรองหกเหลี่ยม | 33.4 | 230 |
| 12.9 | ม10 | ฐานสิบหกธรรมดา | 63.8 | 440 |
| 12.9 | ม22 | ฐานสิบหกธรรมดา | 131 | 900 |
| 12.9 | ม10 | แหวนรองหกเหลี่ยม | 29 | 200 |
| 12.9 | ม22 | แหวนรองหกเหลี่ยม | 50.8 | 350 |
แหล่งข้อมูล: การวัดความเค้นสัมผัสจากการศึกษาการออกแบบข้อต่อแบบเกลียว
สำหรับตัวยึดเกรด 10.9 M16 น็อตหัวแปลนจะทำให้เกิดความเค้นสัมผัสประมาณ 39.9 ksi เทียบกับ 94.3 ksi สำหรับน็อตหกเหลี่ยมธรรมดา ซึ่งลดลง 57.7% น็อตหกเหลี่ยมพร้อมแหวนรองให้กำลัง 33.4 ksi ซึ่งลดลง 64.6% จากน็อตหกเหลี่ยมธรรมดา สำหรับตัวยึดเกรด 12.9 M22 ที่มีความแข็งแรงสูงกว่า น็อตหกเหลี่ยมธรรมดาจะสร้างพลังงาน 131 ksi ในขณะที่การกำหนดค่าแหวนรองจะลดลงเหลือ 50.8 ksi ซึ่งลดลง 61.2%
2. การกระจายความเค้นของแบริ่ง: ความแตกต่างของโปรไฟล์ความดัน
การลดความเค้นสูงสุดจากแหวนรองแบบเรียบ แม้ว่าจะมีนัยสำคัญ แต่ก็ไม่ถึงระดับที่คาดการณ์ได้จากพื้นที่สัมผัสเพียงอย่างเดียว การทดสอบกับตัวยึด 1/2"-13 ที่ 80% ของโหลดทดสอบ แสดงให้เห็นว่าแหวนรองแบนชุบแข็งช่วยลดแรงดันสูงสุดได้ประมาณ 50% ในขณะที่ตัวยึดหัวแปลนให้การกระจายน้ำหนักที่ขึ้นอยู่กับรูปทรงของตัวยึดแต่ละตัวมากกว่า
การวัดพื้นที่สัมผัสโดยใช้ฟิล์มแสดงแรงกดพบว่าพื้นที่สัมผัสใต้หัวหน้าแปลนอาจแตกต่างกันไป โดยพื้นฐานแล้วเป็นทั้งหน้าสัมผัสไปจนถึงแถบแคบที่ OD ของหน้าแปลน หรือวงแหวนใกล้กับรูระยะห่าง การเปลี่ยนแปลงนี้เกิดจากการเทเปอร์ของหน้าแปลนและความแข็งของตัวน็อต สำหรับน็อตหกเหลี่ยมที่มีแหวนรอง แหวนรองแบบแบนมาตรฐานไม่สามารถลดความเค้นเต็มที่ตามเส้นผ่านศูนย์กลางภายนอกที่คาดการณ์ไว้ได้ เนื่องจากแหวนรองไม่หนาพอที่จะกระจายโหลดไปยัง OD ได้อย่างสม่ำเสมอ แหวนรองที่หนาขึ้นจะมีประสิทธิภาพมากกว่าในการกระจายน้ำหนักและลดความเครียดทั้งในแหวนรองและข้อต่อ
3. ความต้านทานการฝัง: ป้องกันการสูญเสียพรีโหลด
การฝังคือการครากหรือการบีบอัดเฉพาะจุดของวัสดุข้อต่อใต้พื้นผิวลูกปืนน็อต เป็นสาเหตุหลักของการสูญเสียพรีโหลดเร็วหลังจากการขันให้แน่น ทั้งน็อตหัวแปลนและน็อตหกเหลี่ยมพร้อมแหวนรองลดการฝังโดยการลดความเครียดจากการสัมผัสที่พื้นผิวตลับลูกปืน
- น็อตหัวแปลน: หน้าแปลนแบบรวมทำให้พื้นที่แบริ่งมีขนาดใหญ่ขึ้นซึ่งกระจายแรงกดไปยังโซนที่กว้างขึ้น ซึ่งจะช่วยลดความเสี่ยงที่น็อตจะฝังอยู่ในวัสดุที่นิ่มกว่า เช่น อะลูมิเนียม เหล็กแผ่นบาง หรือพื้นผิวเคลือบ หน้าแปลนยังป้องกันความเสียหายที่พื้นผิวและลดความเสี่ยงที่น็อตจะดึงผ่านวัสดุข้อต่อ
- น็อตหกเหลี่ยมพร้อมแหวนรองแข็ง: แหวนรองที่ชุบแข็งที่ระบุอย่างเหมาะสมสามารถเพิ่มภาระของปะเก็นหรือข้อต่อได้ 30-50% เมื่อเทียบกับแหวนรองที่ไม่มีเลย โดยป้องกันการฝังและกระจายน้ำหนักให้สม่ำเสมอมากขึ้น มันชดเชยสภาพพื้นผิวที่ผิดปกติและลดแรงเสียดทานที่พื้นผิวแบริ่ง
4. ข้อพิจารณาด้านประสิทธิภาพเพิ่มเติม
- ความสัมพันธ์ระหว่างแรงบิดและแรงดึง: รัศมีของพื้นที่สัมผัสมีอิทธิพลต่อแรงบิดที่จำเป็นในการสร้างพรีโหลดที่กำหนด เมื่อการสัมผัสเกิดขึ้นที่เส้นผ่านศูนย์กลางภายนอกของหน้าแปลน โมเมนต์ความต้านทานจะสูงขึ้น และสำหรับแรงบิดอินพุตที่เท่ากัน ความตึงของโบลต์ก็จะน้อยลง การทดสอบพบว่าความแตกต่างระหว่างหน้าสัมผัสเส้นผ่านศูนย์กลางด้านในและเส้นผ่านศูนย์กลางภายนอกสามารถลดแรงตึงได้ 10-15%

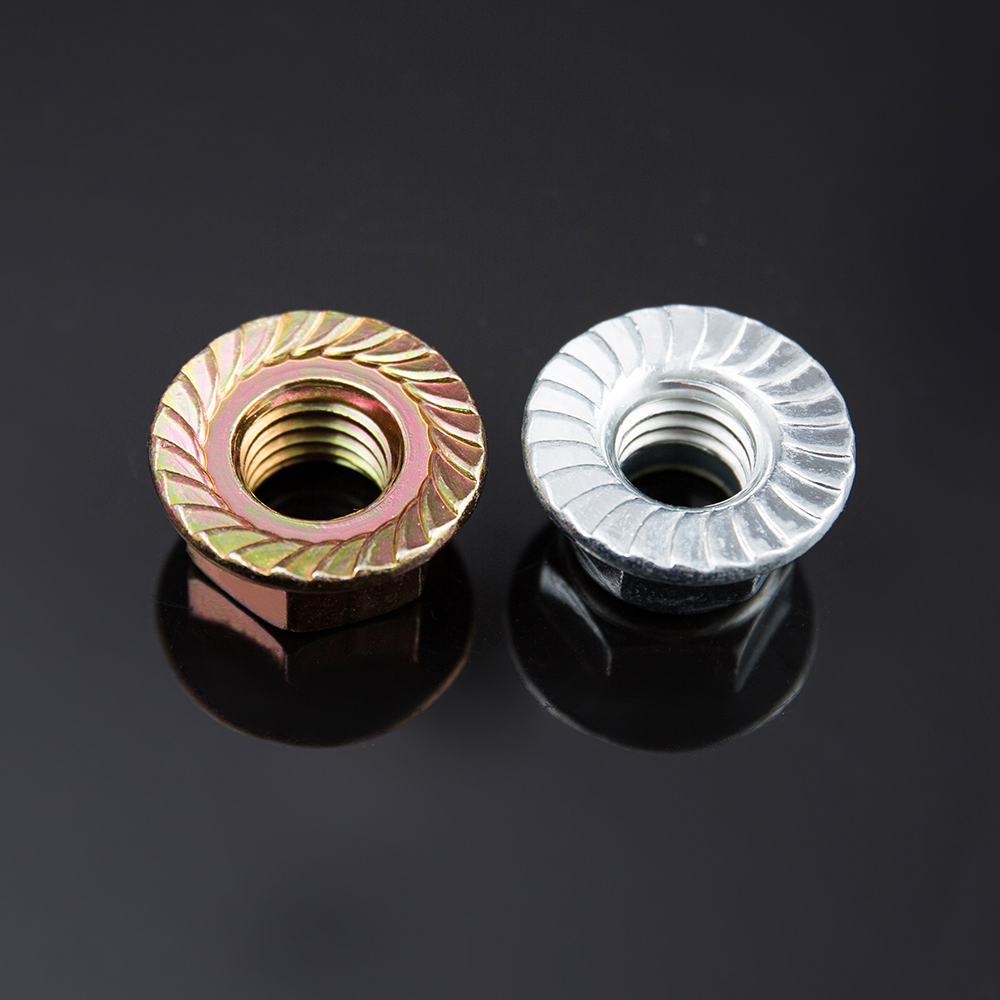

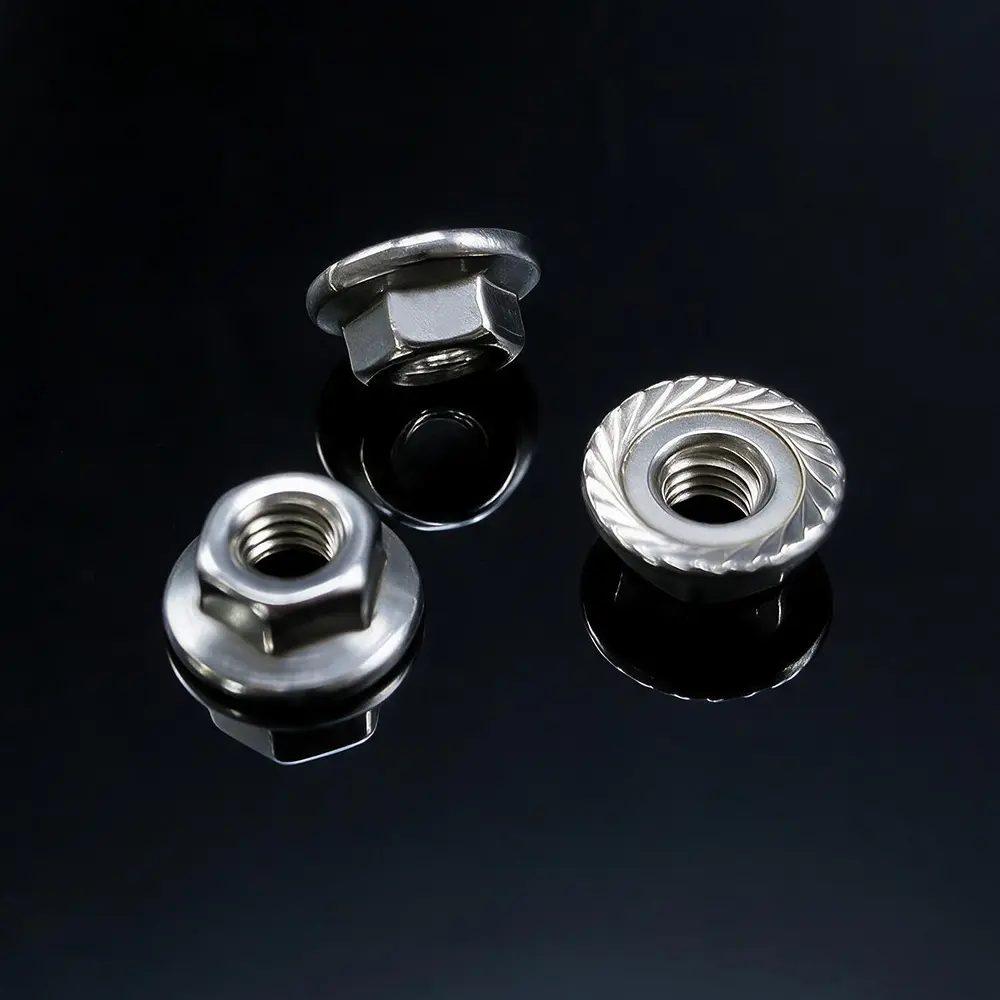

- ประสิทธิภาพการป้องกันการสั่นสะเทือน: น็อตหน้าแปลนแบบหยัก (มักเรียกว่าวิซนัท) จะรวมฟันบนหน้าลูกปืนที่กัดเข้าไปในพื้นผิวผสมพันธุ์ ให้การล็อคทางกลที่ต้านทานการคลายตัวภายใต้การสั่นสะเทือน น็อตหน้าแปลนแบบเรียบไม่มีผลในการล็อคเช่นนี้
- ความเสียหายพื้นผิว: น็อตหน้าแปลนแบบหยักอาจทำให้พื้นผิวที่ทาสี ชุบอะโนไดซ์ หรืออ่อนนุ่มเสียหายได้ สำหรับการใช้งานในขั้นตอนสุดท้ายหรือในเชิงความงาม แนะนำให้ใช้น็อตหน้าแปลนเรียบหรือน็อตหกเหลี่ยมมาตรฐานพร้อมแหวนรอง
5. มุมมองด้านการผลิตและคุณภาพ
รูปทรงของหน้าแปลนที่สม่ำเสมอและการควบคุมความคลาดเคลื่อนในการผลิตถือเป็นสิ่งสำคัญเพื่อให้เกิดประโยชน์ในการกระจายน้ำหนักของน็อตหัวแปลน เจ้อเจียงโอกาสและสหภาพนำเข้าและส่งออก จำกัด (Chance & Union) เป็นองค์กรครอบครัวภายใต้บริษัท SEA Monies Metal Co., Ltd. ซึ่งสืบทอดประสบการณ์ครอบครัวมาเป็นเวลา 20 ปีและมรดกด้านคุณภาพในการผลิตโลหะ ด้วยกำลังการผลิตที่แข็งแกร่งและข้อได้เปรียบด้านห่วงโซ่อุปทานของ Shengzhao Metal เราจึงมีความเชี่ยวชาญด้านการวิจัยและพัฒนา การผลิต และการขายผลิตภัณฑ์โลหะคุณภาพสูงทั่วโลก ด้วยการยึดมั่นในการแสวงหาความแม่นยำ ทัศนคติในการทำงานที่เข้มงวด และความมุ่งมั่นในระยะยาวของครอบครัว เราจึงนำเสนอผลิตภัณฑ์และบริการที่มั่นคงและเชื่อถือได้ให้แก่ลูกค้าทั่วโลก
ด้วยการใช้ประโยชน์จากความสามารถในการวิจัยและพัฒนาและการผลิตที่แข็งแกร่งของโรงงาน เราจึงเชี่ยวชาญด้านหมุดย้ำ สลักเกลียว น็อต แหวนรอง หมุด สกรู และชิ้นส่วนสั่งทำพิเศษต่างๆ ที่ไม่ได้มาตรฐาน กลุ่มผลิตภัณฑ์ของเราครอบคลุมวัสดุต่างๆ เช่น สแตนเลส เหล็กโลหะผสม อลูมิเนียมอัลลอยด์ ทองแดง และโลหะผสมพิเศษ โดยใช้กระบวนการต่างๆ เช่น การขึ้นรูปเย็น การตีขึ้นรูปร้อน และการตัดเฉือน CNC ผลิตภัณฑ์ของเราถูกส่งออกไปยังกว่า 25 ประเทศ ให้บริการลูกค้ามากกว่า 200 ราย
Chance & Union มุ่งมั่นที่จะเชื่อมโยง "ผลิตในจีน" กับตลาดต่างประเทศอย่างราบรื่น โดยให้บริการลูกค้าทั่วโลกด้วยโซลูชั่นการยึดแบบครบวงจรตั้งแต่การวิจัยและพัฒนาไปจนถึงการผลิตจำนวนมากผ่านเทคโนโลยีระดับมืออาชีพและคุณภาพที่ยอดเยี่ยม
6. คำถามที่พบบ่อย (FAQ)
- คำถามที่ 1: น็อตหัวแปลนใช้แทนแหวนรองแบบแข็งได้อย่างสมบูรณ์หรือไม่
ตอบ: ในการใช้งานส่วนใหญ่ ได้ เนื่องจากหน้าแปลนให้พื้นที่แบริ่งที่ใหญ่กว่าและกระจายโหลดได้อย่างมีประสิทธิภาพ อย่างไรก็ตาม สำหรับวัสดุที่อ่อนนุ่มมาก รูเจาะ หรือบริเวณที่พื้นผิวข้อต่อไม่สม่ำเสมอ อาจจำเป็นต้องใช้แหวนรองที่แข็งเพื่อป้องกันการฝังตัวและรับประกันการกระจายน้ำหนักที่สม่ำเสมอ เจ้อเจียงโอกาสและสหภาพนำเข้าและส่งออก จำกัด (Chance & Union) สามารถแนะนำการกำหนดค่าที่เหมาะสมโดยพิจารณาจากการออกแบบและวัสดุข้อต่อเฉพาะของคุณ - คำถามที่ 2: เหตุใดข้อมูลความเค้นสัมผัสจึงแสดงว่าน็อตหกเหลี่ยมพร้อมแหวนรองทำงานได้ดีกว่าน็อตหัวแปลนในบางขนาด
ตอบ: ข้อมูลนี้สะท้อนถึงความเค้นสัมผัสที่พื้นผิวตลับลูกปืน แหวนรองชุบแข็งที่มีขนาดเหมาะสมบางครั้งสามารถกระจายโหลดได้อย่างมีประสิทธิภาพมากกว่าหน้าแปลนของน็อต โดยเฉพาะอย่างยิ่งหากรูปทรงของหน้าแปลนไม่ได้สร้างการสัมผัสแบบเต็มหน้า แหวนรองแบนมาตรฐานเมื่อใช้กับสลักเกลียว พบว่ากระจายความเค้นได้สม่ำเสมอมากกว่าหน้าแปลนในการทดสอบบางอย่าง เจ้อเจียงโอกาสและสหภาพนำเข้าและส่งออก จำกัด (Chance & Union) สามารถให้คำแนะนำและข้อมูลผลิตภัณฑ์เฉพาะสำหรับการใช้งานของคุณได้ - คำถามที่ 3: อะไรคือความแตกต่างด้านประสิทธิภาพหลักระหว่างน็อตหน้าแปลนแบบหยักและน็อตหน้าแปลนแบบเรียบ?
ตอบ: น็อตหน้าแปลนแบบหยักให้กลไกการล็อคโดยการกัดเข้าไปในพื้นผิวผสมพันธุ์ ซึ่งต้านทานการคลายตัวภายใต้การสั่นสะเทือน น็อตหน้าแปลนเรียบกระจายโหลดโดยไม่ทำเครื่องหมายพื้นผิว และใช้เมื่อต้องรักษาผิวสำเร็จไว้ เจ้อเจียงโอกาสและสหภาพนำเข้าและส่งออก จำกัด (Chance & Union) มีทั้งสองประเภทและสามารถให้คำแนะนำเกี่ยวกับตัวเลือกที่ดีที่สุดสำหรับเงื่อนไขการประกอบของคุณได้
น็อตหน้าแปลน DIN 6923 เทียบกับน็อตหกเหลี่ยม DIN 934 พร้อมแหวนรอง: เส้นผ่านศูนย์กลางของหน้าแปลนและความคลาดเคลื่อนรันเอาท์ส่งผลต่อการกักเก็บพรีโหลดผ่านความเค้นสัมผัสและความต้านทานการฝังอย่างไร
การเลือกระหว่างก น็อตหน้าแปลน DIN 6923 และน็อตหกเหลี่ยม DIN 934 พร้อมแหวนรองแยกต่างหากถือเป็นการตัดสินใจที่สำคัญในการออกแบบข้อต่อแบบสลักเกลียว แม้ว่าการกำหนดค่าทั้งสองมีเป้าหมายเพื่อกระจายความเค้นของแบริ่งและต้านทานการฝังตัว ความแตกต่างทางเรขาคณิตและพิกัดความเผื่อทำให้เกิดความแตกต่างเชิงปริมาณในการกระจายความเค้นสัมผัส และผลที่ตามมาคือ การกักเก็บพรีโหลด บทความนี้จะตรวจสอบว่าเส้นผ่านศูนย์กลางภายนอกของหน้าแปลน (dw) และพิกัดความเผื่อการหมุนหนีศูนย์ของน็อต DIN 6923 ส่งผลต่อพฤติกรรมทางกลที่แตกต่างกันอย่างไร
1. การเปรียบเทียบมิติ: น็อตหน้าแปลน DIN 6923 กับน็อตหกเหลี่ยม DIN 934 พร้อมแหวนรอง
หน้าแปลนแบบรวมของน็อต DIN 6923 ช่วยให้มีรูปทรงของพื้นผิวตลับลูกปืนที่กำหนดไว้และสม่ำเสมอ ในทางตรงกันข้าม น็อต DIN 934 ต้องใช้แหวนรองแยกต่างหาก ทำให้เกิดพิกัดความเผื่อเพิ่มเติมและความแปรปรวนของการประกอบ ตารางต่อไปนี้เปรียบเทียบขนาดพื้นผิวลูกปืนกุญแจสำหรับขนาด M10 และ M16
| พารามิเตอร์ | น็อตหน้าแปลน DIN 6923 (M10) | แหวนรองน็อตหกเหลี่ยม DIN 934 (M10) | น็อตหน้าแปลน DIN 6923 (M16) | แหวนรองน็อตหกเหลี่ยม DIN 934 (M16) |
|---|---|---|---|---|
| เส้นผ่านศูนย์กลางลูกปืนด้านนอก (dw) นาที | 19.6 มม | ~18.0 มม. (OD ของแหวนรอง) | 31.9 มม | ~30.0 มม. (แหวนรอง OD) |
| เส้นผ่านศูนย์กลางแบริ่งภายใน (da) สูงสุด | 10.8 มม | ~11.0 มม. (รหัสแหวนรอง) | 17.3 มม | ~17.0 มม. (รหัสแหวนรอง) |
| เขตแบริ่ง | ~214 มม.² | ~160 มม.² | ~560 มม.² | ~480 มม.² |
| พิกัดความเผื่อการเบี่ยงเบนหนีศูนย์ (แกนหันหน้าเข้าหาแกนเกลียว) | ตาม ISO 4759-1 | เครื่องซักผ้าเพิ่มความทนทานต่อการซ้อน | ตาม ISO 4759-1 | เครื่องซักผ้าเพิ่มความทนทานต่อการซ้อน |
แหล่งข้อมูล: ขนาด DIN 6923 จาก Westfield Fasteners
2. การกระจายความเครียดจากการสัมผัส: สิ่งที่งานวิจัยแสดงให้เห็น
การวิจัยเชิงทดลองและ FEM ได้เปิดเผยลักษณะสำคัญของการกระจายแรงดันของแบริ่งภายใต้น็อตหน้าแปลน
- การกระจายรัศมีที่ไม่สม่ำเสมอ: การทดลองโฟโตอิลาสติกสามมิติแสดงให้เห็นว่าการกระจายแรงกดบนพื้นผิวแบริ่งของน็อตหน้าแปลนหกเหลี่ยมไม่สม่ำเสมอ ความดันจะมุ่งไปที่ส่วนด้านในของหน้าแปลน ในขณะที่ความดันที่ส่วนด้านนอกจะลดลงจนเกือบเป็นศูนย์ ซึ่งหมายความว่าพื้นที่รับน้ำหนักที่มีประสิทธิภาพมีขนาดเล็กกว่าพื้นที่หน้าแปลนทั้งหมดที่แนะนำ
- การกระจายแบบอสมมาตร: การวิจัยเดียวกันนี้แสดงให้เห็นว่าการกระจายความเค้นในข้อต่อแบบสลักเกลียวและการกระจายแรงกดบนพื้นผิวแบริ่งของน็อตหน้าแปลนนั้นมีความไม่สมมาตรในแนวแกน ซึ่งสอดคล้องกับรูปร่างที่ไม่สมมาตรของชิ้นส่วนเกลียว ความไม่สมดุลนี้มีส่วนทำให้เกิดกลไกการคลายตัว
- ผลกระทบเรขาคณิตของหน้าแปลน: การวิเคราะห์ FEM แบบอีลาสโตพลาสติกยืนยันว่าความหนาของหน้าแปลนและมุมความลาดเอียงของหน้าแปลนมีอิทธิพลอย่างมากต่อทั้งการกระจายความเค้นสัมผัสและการติดตั้งถาวร (การฝัง) ที่พื้นผิวตลับลูกปืน รูปทรงของหน้าแปลนที่ออกแบบมาอย่างดีสามารถลดความเข้มข้นของความเค้นที่ขอบด้านในได้
สำหรับน็อตหกเหลี่ยมมาตรฐานที่มีแหวนรอง แรงกดสัมผัสก็ไม่สม่ำเสมอเช่นกัน แต่การมีแหวนรองแยกต่างหากทำให้เกิดตัวแปรเพิ่มเติม: แหวนรองอาจไม่อยู่ตรงกลางอย่างสมบูรณ์ และการเสียรูปภายใต้ภาระอาจส่งผลต่อโปรไฟล์แรงดัน
3. การฝังและการเก็บรักษาพรีโหลด
การฝัง—การเสียรูปพลาสติกเฉพาะจุดของพื้นผิวแบริ่งใต้น็อตหรือแหวนรอง—เป็นสาเหตุหลักของการสูญเสียพรีโหลดหลังจากการขันให้แน่น
- น็อตหน้าแปลน DIN 6923: พื้นที่รับน้ำหนักที่ใหญ่ขึ้นของน็อตหน้าแปลนจะช่วยลดความเครียดจากการสัมผัสสำหรับพรีโหลดที่กำหนด ซึ่งจะช่วยลดความลึกของการฝัง อย่างไรก็ตาม เนื่องจากความดันกระจุกตัวใกล้กับขอบด้านในของหน้าแปลน การลดความเค้นจึงน้อยกว่าการคำนวณอัตราส่วนพื้นที่อย่างง่ายที่แนะนำ การใช้หน้าแปลนแบบหยัก (แบบมีฟัน) สามารถปรับปรุงการล็อคได้โดยการกัดเข้าไปในพื้นผิวผสมพันธุ์ แต่ยังเพิ่มความเสียหายให้กับพื้นผิวและอาจลดความสามารถในการนำการเชื่อมต่อกลับมาใช้ใหม่ได้
- น็อตหกเหลี่ยม DIN 934 พร้อมแหวนรอง: แหวนรองชุบแข็งที่ระบุอย่างเหมาะสมสามารถเพิ่มภาระข้อต่อได้ 30-50% เมื่อเทียบกับแหวนรองที่ไม่มีเลย โดยป้องกันการฝังและกระจายโหลดได้สม่ำเสมอมากขึ้น อย่างไรก็ตาม ประสิทธิภาพขึ้นอยู่กับความแข็ง ความหนา และการวางแนวของเครื่องซักผ้า เครื่องซักผ้าที่บางเกินไปจะไม่กระจายผ้าออกไปที่ OD ซึ่งทำให้เสียประโยชน์บางประการ
4. มุมมองด้านการผลิตและคุณภาพ
รูปทรงของหน้าแปลนที่สม่ำเสมอและการควบคุมความคลาดเคลื่อนในการผลิตถือเป็นสิ่งสำคัญเพื่อให้เกิดประโยชน์ในการกระจายน้ำหนักของน็อตหัวแปลน เจ้อเจียงโอกาสและสหภาพนำเข้าและส่งออก จำกัด (Chance & Union) เป็นองค์กรครอบครัวภายใต้บริษัท SEA Monies Metal Co., Ltd. ซึ่งสืบทอดประสบการณ์ครอบครัวมาเป็นเวลา 20 ปีและมรดกด้านคุณภาพในการผลิตโลหะ ด้วยกำลังการผลิตที่แข็งแกร่งและข้อได้เปรียบด้านห่วงโซ่อุปทานของ Shengzhao Metal เราจึงมีความเชี่ยวชาญด้านการวิจัยและพัฒนา การผลิต และการขายผลิตภัณฑ์โลหะคุณภาพสูงทั่วโลก ด้วยการยึดมั่นในการแสวงหาความแม่นยำ ทัศนคติในการทำงานที่เข้มงวด และความมุ่งมั่นในระยะยาวของครอบครัว เราจึงนำเสนอผลิตภัณฑ์และบริการที่มั่นคงและเชื่อถือได้ให้แก่ลูกค้าทั่วโลก
ด้วยการใช้ประโยชน์จากความสามารถในการวิจัยและพัฒนาและการผลิตที่แข็งแกร่งของโรงงาน เราจึงเชี่ยวชาญด้านหมุดย้ำ สลักเกลียว น็อต แหวนรอง หมุด สกรู และชิ้นส่วนสั่งทำพิเศษต่างๆ ที่ไม่ได้มาตรฐาน กลุ่มผลิตภัณฑ์ของเราครอบคลุมวัสดุต่างๆ เช่น สแตนเลส เหล็กโลหะผสม อลูมิเนียมอัลลอยด์ ทองแดง และโลหะผสมพิเศษ โดยใช้กระบวนการต่างๆ เช่น การขึ้นรูปเย็น การตีขึ้นรูปร้อน และการตัดเฉือน CNC ผลิตภัณฑ์ของเราถูกส่งออกไปยังกว่า 25 ประเทศ ให้บริการลูกค้ามากกว่า 200 ราย
Chance & Union มุ่งมั่นที่จะเชื่อมโยง "ผลิตในจีน" กับตลาดต่างประเทศอย่างราบรื่น โดยให้บริการลูกค้าทั่วโลกด้วยโซลูชั่นการยึดแบบครบวงจรตั้งแต่การวิจัยและพัฒนาไปจนถึงการผลิตจำนวนมากผ่านเทคโนโลยีระดับมืออาชีพและคุณภาพที่ยอดเยี่ยม
5. คำถามที่พบบ่อย (FAQ)
- คำถามที่ 1: น็อตหน้าแปลน DIN 6923 ใช้แทนแหวนรองแบบแข็งได้อย่างสมบูรณ์หรือไม่
ตอบ: ได้ ในการใช้งานส่วนใหญ่ หน้าแปลนรวมทำให้พื้นผิวลูกปืนมีขนาดใหญ่ขึ้นและกระจายโหลดได้อย่างมีประสิทธิภาพ อย่างไรก็ตาม สำหรับวัสดุที่อ่อนนุ่มมาก รูเจาะ หรือบริเวณที่พื้นผิวข้อต่อไม่สม่ำเสมอ อาจจำเป็นต้องใช้แหวนรองที่แข็งเพื่อป้องกันการฝังตัวและรับประกันการกระจายน้ำหนักที่สม่ำเสมอ เจ้อเจียงโอกาสและสหภาพนำเข้าและส่งออก จำกัด (Chance & Union) สามารถแนะนำการกำหนดค่าที่เหมาะสมโดยพิจารณาจากการออกแบบและวัสดุข้อต่อเฉพาะของคุณ - คำถามที่ 2: เหตุใดความเค้นสัมผัสใต้น็อตหน้าแปลนจึงไม่กระจายทั่วทั้งหน้าแปลนอย่างสม่ำเสมอ
ตอบ: การทดลองโฟโตอิลาสติกแสดงให้เห็นว่าแรงดันมุ่งไปที่ส่วนด้านในของหน้าแปลน ในขณะที่แรงดันที่ส่วนด้านนอกลดลงจนใกล้ศูนย์ เนื่องจากความแข็งของตัวน็อตและรูปทรงของหน้าแปลน เจ้อเจียงโอกาสและสหภาพนำเข้าและส่งออก จำกัด (Chance & Union) ช่วยให้มั่นใจได้ถึงรูปทรงของหน้าแปลนที่แม่นยำเพื่อเพิ่มประสิทธิภาพการกระจายโหลด - คำถามที่ 3: มุมลาดของหน้าแปลนส่งผลต่อการกักเก็บพรีโหลดอย่างไร
ตอบ: การวิเคราะห์ FEM แบบอีลาสโตพลาสติกแสดงให้เห็นว่ามุมลาดของหน้าแปลนมีอิทธิพลอย่างมากต่อทั้งการกระจายความเค้นสัมผัสและการตั้งค่าถาวรที่พื้นผิวตลับลูกปืน มุมลาดของหน้าแปลนที่ได้รับการปรับปรุงอย่างเหมาะสมจะช่วยกระจายโหลดอย่างสม่ำเสมอมากขึ้น ลดความเข้มข้นของความเครียดและการฝังที่เกี่ยวข้องที่ทำให้เกิดการสูญเสียพรีโหลด เจ้อเจียงโอกาสและสหภาพนำเข้าและส่งออก จำกัด (Chance & Union) สามารถให้คำแนะนำเกี่ยวกับรูปทรงหน้าแปลนที่เหมาะสมที่สุดสำหรับการใช้งานเฉพาะของคุณ
