A325 กับ A490 Heavy Hex Structural Bolts: ความต้านแรงดึงเทียบกับความไวของรอยบาก – การเชื่อมต่อแบบลดแรงกระแทกแบบลดแรงกระแทกนี้เทียบกับการเชื่อมต่อแบบ Slip-Critical เป็นอย่างไร
การเลือกระหว่าง ASTM A325 (ปัจจุบันคือเกรด A325 ภายใต้ F3125) และ ASTM A490 (เกรด A490 ภายใต้ F3125) สลักเกลียวโครงสร้างหกเหลี่ยมหนัก เป็นหนึ่งในการตัดสินใจที่สำคัญที่สุดในการออกแบบโครงสร้างเหล็ก แม้ว่า A490 จะให้ความต้านทานแรงดึงที่สูงกว่ามาก แต่ความแข็งแกร่งนี้มาพร้อมกับความไวของรอยบากที่เพิ่มขึ้นและความเสี่ยงที่จะเกิดการแตกหักเปราะมากขึ้น การแลกเปลี่ยนขั้นพื้นฐานนี้จะกำหนดความเหมาะสมของเกรดโบลต์แต่ละชนิดโดยตรงสำหรับการเชื่อมต่อแบบแบริ่งและการเชื่อมต่อแบบสลิปวิกฤต บทความนี้จะให้การเปรียบเทียบที่ครอบคลุมและกรอบการตัดสินใจเชิงปฏิบัติ
1. การเปรียบเทียบคุณสมบัติหลัก: A325 กับ A490
ตารางต่อไปนี้นำเสนอความแตกต่างทางกลและการใช้งานที่สำคัญระหว่างเกรดโบลต์โครงสร้างสองเกรด ซึ่งได้มาจากข้อกำหนด ASTM F3125
| พารามิเตอร์คุณสมบัติ | ASTM A325 (F3125 เกรด A325) | ASTM A490 (F3125 เกรด A490) |
|---|---|---|
| ความต้านทานแรงดึงขั้นต่ำ | 120 กิโลไซ (ประมาณ 827 เมกะปาสคาล) | 150 กิโลปอนด์/ตารางนิ้ว (ประมาณ 1,034 เมกะปาสคาล) |
| ความต้านแรงดึงสูงสุด | ไม่ระบุ (ขั้นต่ำ 120 ksi) | 173 ksi (เพื่อจำกัดความเปราะบาง) |
| ความแข็งของแกนกลาง (HRC) | ไม่จำกัดเฉพาะ (โดยทั่วไปคือ C24–C35) | C33–C38 (การควบคุมที่เข้มงวดยิ่งขึ้น) |
| ความไวของรอยบาก | ปานกลาง - อ่อนแอต่อการแตกหักแบบเปราะน้อยกว่า | สูง – ไวต่อการกัดกร่อนจากความเค้นและการแตกตัวของไฮโดรเจนมากขึ้น |
| การชุบสังกะสีแบบจุ่มร้อน | ได้รับอนุญาต (ใช้กันทั่วไป) | ต้องห้าม (ความเสี่ยงของการแตกตัวของไฮโดรเจนและการหลอม) |
| การทดสอบความสามารถในการหมุน | จำเป็นสำหรับการประกอบสังกะสี | จำเป็นสำหรับการประกอบทั้งหมด (โดยมีขีดจำกัดความตึงบน) |
| การทดสอบแบบไม่ทำลาย | โดยทั่วไปไม่จำเป็น | จำเป็นต้องมีการตรวจสอบอนุภาคแม่เหล็ก |
2. ประเภทการเชื่อมต่อและการบังคับใช้กลอน
ทางเลือกระหว่างการเชื่อมต่อแบบแบริ่งและแบบวิกฤตลื่นนั้นขึ้นอยู่กับข้อกำหนดทางโครงสร้างสำหรับความทนทานต่อการลื่น ความต้านทานต่อความเมื่อยล้า และการควบคุมการเสียรูป
- การเชื่อมต่อแบบแบริ่ง: ในการออกแบบนี้ สลักเกลียวจะถูกขันให้อยู่ในสภาวะ "แน่นพอดี" (หรือยึดแน่นเต็มที่) และแรงเฉือนจะถูกส่งผ่านเป็นหลักโดยอาศัยแรงเฉือนของเพลาสลักเกลียวและความสามารถในการรับน้ำหนักของแผ่นที่ต่อกับผนังรู คาดว่าจะมีการลื่นไถลก่อนที่เพลาโบลต์จะสัมผัสกับผนังรู การออกแบบนี้ช่วยให้ต้นทุนการติดตั้งลดลง แต่ส่งผลให้เกิดการเสียรูปมากขึ้น และไม่แนะนำสำหรับข้อต่อที่มีการกลับตัวของโหลดหรือความล้า
- การเชื่อมต่อแบบสลิปวิกฤติ: ในการออกแบบนี้ โบลต์จะถูกยึดให้ตึงจนสุดในระดับสูง (70% ของความต้านทานแรงดึงขั้นต่ำ) ทำให้เกิดแรงจับยึดสูงที่ทำให้เกิดแรงเสียดทานระหว่างพื้นผิวที่หลุดร่อน แรงเฉือนถูกส่งผ่านแรงเสียดทานนี้ และไม่อนุญาตให้มีการลื่นไถลภายใต้ภาระบริการ การออกแบบนี้ให้ความแข็งที่สูงกว่า ต้านทานความล้าได้ดีกว่า และจำเป็นสำหรับข้อต่อที่มีรูขนาดใหญ่หรือมีรูเจาะ หรือบริเวณที่การลื่นอาจส่งผลเสียต่อประสิทธิภาพของโครงสร้าง
ตารางด้านล่างสรุปการใช้งานของเกรดโบลต์แต่ละชนิดกับประเภทการเชื่อมต่อเหล่านี้
| ประเภทการเชื่อมต่อ | ความเหมาะสมของ ASTM A325 | ความเหมาะสมของ ASTM A490 | การพิจารณาที่สำคัญ |
|---|---|---|---|
| ตลับลูกปืนแบบ (กระชับแน่น) | ใช่ – ใช้กันอย่างแพร่หลาย | ใช่ – แต่ไม่ค่อยได้ใช้เนื่องจากต้นทุนและความเปราะบาง | A325 เป็นที่ต้องการสำหรับการเชื่อมต่อตลับลูกปืนที่คุ้มค่า |
| ตลับลูกปืน/รองลื่น (แบบดึงกลับ) | ใช่ – เป็นเรื่องธรรมดา | ใช่ – ด้วยการควบคุมคุณภาพอย่างระมัดระวัง | A490 ต้องมีความสามารถในการหมุนและการทดสอบ MPI |
| สลิปวิกฤต (ประเภทแรงเสียดทาน) | ใช่ – มาตรฐานสำหรับการใช้งานส่วนใหญ่ | ใช่ – สำหรับความต้องการโหลดที่สูงมาก | ค่าพรีโหลดที่สูงขึ้นของ A490 ช่วยให้ต้านทานการลื่นได้ดีขึ้น |
3. การแลกเปลี่ยนระหว่างความแข็งแกร่งกับความไวของ Notch: ผลกระทบต่อความเหมาะสมในการเชื่อมต่อ
การแลกเปลี่ยนหลักระหว่างความต้านทานแรงดึงและความไวของรอยบากมีผลกระทบโดยตรงต่อการออกแบบการเชื่อมต่อ
- สำหรับการเชื่อมต่อแบบแบริ่ง: การเชื่อมต่อเหล่านี้ช่วยให้เกิดการลื่นและขึ้นอยู่กับความสามารถในการรับแรงเฉือนและความแข็งแรงของลูกปืนของสลักเกลียว เนื่องจากโบลต์ไม่ได้อยู่ภายใต้ความเข้มข้นของความเค้นแบบไซคลิกในระดับเดียวกับข้อต่อวิกฤตการลื่น ความต้านทานแรงดึงที่สูงกว่าของ A490 จึงมีประโยชน์ในการต้านทานแรงเฉือนและแบริ่ง อย่างไรก็ตาม ความไวของรอยบากที่สูงขึ้นของ A490 หมายความว่าความเสียหายของเกลียว ข้อบกพร่องที่พื้นผิว หรือการเยื้องศูนย์สามารถนำไปสู่การแตกหักได้ง่ายยิ่งขึ้น ดังนั้น แม้ว่า A490 สามารถใช้ในการเชื่อมต่อตลับลูกปืนได้ แต่ข้อมูลจำเพาะจำนวนมากแนะนำให้ใช้ A325 ทุกที่ที่เป็นไปได้ เนื่องจาก A490 มีความเสี่ยงสูงที่จะเกิดการแตกหักแบบเปราะ
- สำหรับการเชื่อมต่อแบบ Slip-Critical: การเชื่อมต่อเหล่านี้ต้องใช้แรงจับยึดสูงเพื่อสร้างแรงเสียดทาน ซึ่งเป็นสัดส่วนโดยตรงกับพรีโหลดของโบลต์ สลักเกลียว A490 ซึ่งมีความต้านทานแรงดึงสูงกว่า สามารถดึงให้ตึงจนถึงค่าพรีโหลดที่สูงขึ้นได้ ซึ่งให้ความต้านทานการลื่นที่มากขึ้นสำหรับเส้นผ่านศูนย์กลางโบลต์ที่เท่ากัน อย่างไรก็ตาม ค่าพรีโหลดสูงเมื่อรวมกับความแข็งสูงของ A490 ทำให้โบลต์ไวต่อการแตกร้าวจากการกัดกร่อนจากความเครียดและการเปราะของไฮโดรเจนมากขึ้น นี่คือเหตุผลว่าทำไมการใช้ A490 ในการเชื่อมต่อที่มีการลื่นไถลจำเป็นต้องมีการควบคุมคุณภาพอย่างเข้มงวด รวมถึงการทดสอบความสามารถในการหมุนและการตรวจสอบอนุภาคแม่เหล็ก (MPI) เพื่อตรวจจับข้อบกพร่องที่พื้นผิว นอกจากนี้ โบลท์ A490 ไม่สามารถชุบสังกะสีแบบจุ่มร้อนได้ ซึ่งจำกัดการใช้งานในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนที่ต้องการโบลท์ A325 ที่อาบสังกะสี
4. กรอบการตัดสินใจเชิงปฏิบัติ
จากการวิเคราะห์การแลกเปลี่ยน แนะนำให้ใช้แนวทางการเลือกต่อไปนี้:
- ต้องการ A325 เมื่อ: (1) การเชื่อมต่อเป็นข้อต่อแบบแบริ่งมาตรฐานหรือข้อต่อวิกฤตลื่นที่มีความต้องการรับน้ำหนักปานกลาง (2) จำเป็นต้องมีการชุบสังกะสีแบบจุ่มร้อนเพื่อป้องกันการกัดกร่อน (3) ข้อต่ออยู่ภายใต้แรงแบบไดนามิกหรือความล้า โดยที่ความไวของรอยบากเป็นปัญหาหลัก (4) ต้นทุนและความพร้อมใช้งานเป็นปัจจัยสำคัญ
- พิจารณา A490 เมื่อ: (1) การเชื่อมต่อต้องมีความต้านทานแรงเฉือนหรือการลื่นสูงกว่า A325 อย่างมาก (2) ข้อต่อมีภาระคงที่สูงมากและไม่อยู่ในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน (3) ผู้รับเหมาสามารถจัดให้มีการควบคุมคุณภาพที่จำเป็น (MPI, การทดสอบความสามารถในการหมุน) (4) การออกแบบได้รับการประเมินอย่างละเอียดถึงความเสี่ยงต่อการแตกหักแบบเปราะ
5. มุมมองด้านการผลิตและคุณภาพ
การบรรลุคุณสมบัติทางกลที่สม่ำเสมอสำหรับสลักเกลียวโครงสร้างจำเป็นต้องมีการควบคุมเคมีของวัสดุ การบำบัดความร้อน และการทดสอบอย่างแม่นยำ เจ้อเจียงโอกาสและสหภาพนำเข้าและส่งออก จำกัด (Chance & Union) เป็นองค์กรครอบครัวภายใต้บริษัท SEA Monies Metal Co., Ltd. ซึ่งสืบทอดประสบการณ์ครอบครัวมาเป็นเวลา 20 ปีและมรดกด้านคุณภาพในการผลิตโลหะ ด้วยกำลังการผลิตที่แข็งแกร่งและข้อได้เปรียบด้านห่วงโซ่อุปทานของ Shengzhao Metal เราจึงมีความเชี่ยวชาญด้านการวิจัยและพัฒนา การผลิต และการขายผลิตภัณฑ์โลหะคุณภาพสูงทั่วโลก ด้วยการยึดมั่นในการแสวงหาความแม่นยำ ทัศนคติในการทำงานที่เข้มงวด และความมุ่งมั่นในระยะยาวของครอบครัว เราจึงนำเสนอผลิตภัณฑ์และบริการที่มั่นคงและเชื่อถือได้ให้แก่ลูกค้าทั่วโลก
ด้วยการใช้ประโยชน์จากความสามารถในการวิจัยและพัฒนาและการผลิตที่แข็งแกร่งของโรงงาน เราจึงเชี่ยวชาญด้านหมุดย้ำ สลักเกลียว น็อต แหวนรอง หมุด สกรู และชิ้นส่วนสั่งทำพิเศษต่างๆ ที่ไม่ได้มาตรฐาน กลุ่มผลิตภัณฑ์ของเราครอบคลุมวัสดุต่างๆ เช่น สแตนเลส เหล็กโลหะผสม อลูมิเนียมอัลลอยด์ ทองแดง และโลหะผสมพิเศษ โดยใช้กระบวนการต่างๆ เช่น การขึ้นรูปเย็น การตีขึ้นรูปร้อน และการตัดเฉือน CNC ผลิตภัณฑ์ของเราถูกส่งออกไปยังกว่า 25 ประเทศ ให้บริการลูกค้ามากกว่า 200 ราย
Chance & Union มุ่งมั่นที่จะเชื่อมโยง "ผลิตในจีน" กับตลาดต่างประเทศอย่างราบรื่น โดยให้บริการลูกค้าทั่วโลกด้วยโซลูชั่นการยึดแบบครบวงจรตั้งแต่การวิจัยและพัฒนาไปจนถึงการผลิตจำนวนมากผ่านเทคโนโลยีระดับมืออาชีพและคุณภาพที่ยอดเยี่ยม สำหรับการโบลต์โครงสร้าง เราจัดหาตัวยึดเกรด A325 และ A490 พร้อมใบรับรองการทดสอบวัสดุเต็มรูปแบบ และสำหรับ A490 รายงานการตรวจสอบอนุภาคแม่เหล็กที่จำเป็น
6. คำถามที่พบบ่อย (FAQ)
- คำถามที่ 1: สลักเกลียว A325 และ A490 สามารถใช้แทนกันได้ในการเชื่อมต่อโครงสร้างหรือไม่
ตอบ: ไม่ มีความต้านทานแรงดึง ความแข็ง และความไวต่อการแตกหักแบบเปราะที่แตกต่างกัน การเปลี่ยนการเชื่อมต่อโดยไม่ปรับโครงสร้างการเชื่อมต่อใหม่อาจทำให้ความแรงไม่เพียงพอหรือความล้มเหลวที่ไม่คาดคิด สลักเกลียว A490 มีข้อกำหนดพรีโหลดสูงกว่าและมีขั้นตอนการควบคุมคุณภาพที่เข้มงวดกว่า เจ้อเจียงโอกาสและสหภาพนำเข้าและส่งออก จำกัด (Chance & Union) แนะนำให้ปรึกษาวิศวกรโครงสร้างของโครงการก่อนเปลี่ยนเกรดโบลต์ - คำถามที่ 2: เหตุใดสลักเกลียว A490 จึงไม่ชุบสังกะสีแบบจุ่มร้อน
ตอบ: สลักเกลียว A490 ไม่สามารถชุบสังกะสีแบบจุ่มร้อนได้ด้วยเหตุผลสองประการ: (1) อุณหภูมิอ่างสังกะสีหลอมเหลวเกินอุณหภูมิการอบคืนตัวของสลักเกลียว อาจทำให้สลักเกลียวอ่อนตัวและลดความแข็งแรงลง; (2) กระบวนการดองที่ใช้ก่อนการชุบสังกะสีจะนำอะตอมไฮโดรเจนเข้าไปในเหล็ก ซึ่งสามารถทำให้เกิดการเปราะของไฮโดรเจน ซึ่งเป็นกลไกความล้มเหลวที่ล่าช้าซึ่งเป็นอันตรายอย่างยิ่งกับสลักเกลียวที่มีความแข็งแรงสูง เจ้อเจียงโอกาสและสหภาพนำเข้าและส่งออก จำกัด (Chance & Union) นำเสนอสลักเกลียวโครงสร้างชุบสังกะสี A325 เป็นทางเลือกในการป้องกันการกัดกร่อน - คำถามที่ 3: การกำหนด X และ N สำหรับโบลต์โครงสร้างคืออะไร และเกี่ยวข้องกับประเภทการเชื่อมต่ออย่างไร
ตอบ: การกำหนด X บ่งชี้ว่าเกลียวไม่รวมอยู่ในระนาบแรงเฉือน (ก้านโบลต์อยู่ในระนาบแรงเฉือน) ซึ่งให้ความสามารถในการรับแรงเฉือนสูงกว่า การกำหนด N บ่งชี้ว่าเกลียวอาจรวมอยู่ในระนาบแรงเฉือน ความแตกต่างนี้มีความสำคัญอย่างยิ่งต่อการเชื่อมต่อแบบแบริ่ง โดยที่ความต้านทานแรงเฉือนขึ้นอยู่กับว่าโหลดจะผ่านเส้นผ่านศูนย์กลางด้ามเต็มหรือเส้นผ่านศูนย์กลางรูตที่ลดลงของเกลียว เจ้อเจียงโอกาสและสหภาพนำเข้าและส่งออก จำกัด (Chance & Union) สามารถจัดหาโบลต์โครงสร้างที่มีความยาวเกลียวตามที่กำหนดเพื่อให้ตรงตามข้อกำหนด X หรือ N

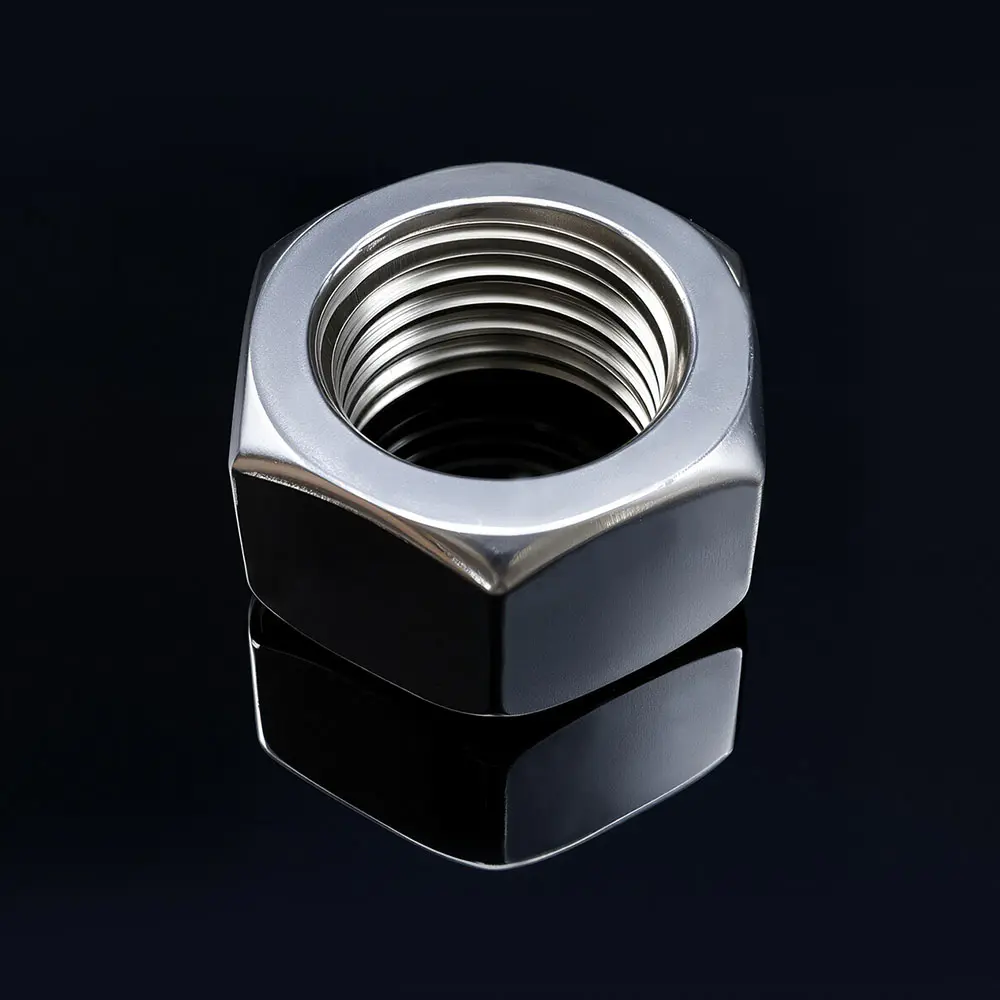

การแกลลอนน็อตหกเหลี่ยมสแตนเลส A2-70 และ A4-80: ความเหนียวสูงหรือการติดตั้งด้วยความเร็วสูงเกิดความร้อนสูงเกินไป
ปรากฏการณ์การกะเทาะเกลียว (หรือที่เรียกว่าการกัดเกลียวหรือการเชื่อมด้วยความเย็น) เป็นปัญหาที่เกิดขึ้นอย่างต่อเนื่องและมีค่าใช้จ่ายสูงระหว่างการติดตั้งตัวยึดสเตนเลสออสเทนนิติก โดยเฉพาะน็อตหกเหลี่ยม A2-70 (304) และ A4-80 (316) การแกลลอนมีลักษณะเฉพาะคือการยึดด้าย เนื่องจากวัสดุถูกฉีกขาดและเชื่อมเข้าด้วยกัน มักจะทำให้น็อตหรือโบลต์ใช้งานไม่ได้ กลไกเชิงสาเหตุสองประการที่ถูกอ้างถึงบ่อยที่สุดคือความเหนียวสูงโดยธรรมชาติของสเตนเลสออสเทนนิติก และความร้อนสูงเกินไปเฉพาะจุดที่เกิดจากเครื่องมือติดตั้งความเร็วสูง (เช่น ประแจผลกระทบ) บทความนี้จะวิเคราะห์ฟิสิกส์ของแต่ละกลไก ให้ข้อมูลเปรียบเทียบ และนำเสนอกลยุทธ์การลดผลกระทบในทางปฏิบัติ
1. การเปรียบเทียบกลไก: ความเหนียวสูงกับความร้อนสูงเกินไปเฉพาะจุด
ตารางต่อไปนี้เปรียบเทียบกลไกหลักสองกลไกที่ทำให้เกิดการรวมเธรด น็อตหกเหลี่ยมสแตนเลส .
| พารามิเตอร์ | ความเหนียวสูง (โครงสร้างออสเทนนิติก) | ความร้อนสูงเกินเฉพาะจุด (การติดตั้งความเร็วสูง) |
|---|---|---|
| กลไกทางกายภาพ | สเตนเลสออสเทนนิติกมีอัตราการชุบแข็งในงานสูง และไม่มีชั้นออกไซด์ป้องกันที่ก่อตัวบนเหล็กกล้าคาร์บอน ภายใต้หน้าสัมผัสแบบเลื่อน ฟิล์มออกไซด์ป้องกันจะถูกฉีกออก ทำให้พื้นผิวโลหะเปลือยสัมผัสกันและเชื่อมเข้าด้วยกันภายใต้แรงกด | เครื่องมือไฟฟ้าความเร็วสูง (ประแจกระแทกหรือตัวขับ RPM สูง) จะสร้างความร้อนจากการเสียดสีที่ส่วนต่อเกลียว ความร้อนจะทำให้ชั้นพื้นผิวอ่อนตัวลง เพิ่มค่าสัมประสิทธิ์แรงเสียดทานและส่งเสริมการสึกหรอของกาว ซึ่งจะช่วยเร่งกระบวนการขูดหินปูน |
| หลักฐานเบื้องต้น | การครูดเกิดขึ้นทั้งในการติดตั้งที่ขับเคลื่อนด้วยตนเองและที่ขับเคลื่อนด้วยพลังงาน แต่ความถี่และความรุนแรงจะสูงขึ้นอย่างมากเมื่อใช้เครื่องมือไฟฟ้า ชั้นพื้นผิวที่แข็งตัวของสเตนเลสออสเทนนิติกมีแนวโน้มที่จะเกิดการครูดเป็นพิเศษเนื่องจากมีความต้านทานแรงเฉือนสูงและขาดฟิล์มหล่อลื่นที่ป้องกัน | ผลการศึกษาพบว่าเมื่อความเร็วในการติดตั้งเพิ่มขึ้น อุณหภูมิพื้นผิวก็จะเพิ่มขึ้นตามไปด้วย การใช้ประแจผลกระทบสามารถสร้างอุณหภูมิที่สูงกว่าอุณหภูมิการตกผลึกใหม่ของวัสดุ ซึ่งเพิ่มโอกาสที่จะเกิดการครูดได้อย่างมาก การใช้เครื่องมือความเร็วต่ำหรือเครื่องมือช่างช่วยลดปัญหาการครูดได้อย่างมาก |
| ปัจจัยที่มีอิทธิพล | ผิวสำเร็จของเกลียว มุมของเกลียว วัสดุน็อต และการมีอยู่ของสารหล่อลื่น พื้นผิวที่เรียบเนียนขึ้นและการใช้สารหล่อลื่นช่วยลดแนวโน้มในการเชื่อมด้วยความเย็น | ความเร็วในการติดตั้ง แรงบิดเข้า และการใช้เครื่องมือกระแทก ค่าพรีโหลดที่สูงขึ้นยังเพิ่มแรงเสียดทาน ทำให้เสี่ยงต่อการเกิดความร้อนสูงเกินไป |
| กลยุทธ์การบรรเทาผลกระทบ | เลือกน็อตที่มีวัสดุหรือผิวเคลือบที่แตกต่างกัน (เช่น ไนทรอนิกส์หรือสเตนเลสเคลือบ) หรือตรวจสอบให้แน่ใจว่าเกลียวสะอาดและมีการหล่อลื่น การใช้สารป้องกันการยึดเกาะมีประสิทธิภาพสูง | ใช้เครื่องมือติดตั้งความเร็วต่ำ (เครื่องมือช่างหรือสว่านแบบปรับความเร็วได้ที่ RPM ต่ำ) หลีกเลี่ยงประแจกระแทกสำหรับส่วนประกอบที่สำคัญ ปล่อยให้ข้อต่อเย็นลงระหว่างการขันให้แน่น |
2. การวิเคราะห์กลไก: กลไกใดมีอำนาจเหนือ?
การวิเคราะห์โดยละเอียดของหลักฐานที่มีอยู่พบว่ากลไกทั้งสองมีปัจจัยสนับสนุน แต่ความสำคัญสัมพัทธ์ไม่เท่ากัน
- ความเหนียวสูงเป็นสาเหตุหลัก: สเตนเลสออสเทนนิติก (เกรด A2 และ A4) มีแนวโน้มที่จะเกิดการครูดได้ง่ายเนื่องจากขาดชั้นออกไซด์ของพื้นผิวป้องกันที่เหล็กกล้าคาร์บอนต้องใช้ในการหล่อลื่น เมื่อพื้นผิวเกลียวถูกกดเข้าด้วยกันภายใต้ภาระ ฟิล์มออกไซด์จะแตกตัว และความต้านทานแรงเฉือนสูงของโครงสร้างออสเทนนิติกทำให้เกิดการเชื่อมด้วยกล้องจุลทรรศน์ของความไม่สมดุล นี่เป็นคุณสมบัติของวัสดุขั้นพื้นฐาน ซึ่งอธิบายว่าทำไมการครูดจึงเกิดขึ้นแม้ในการประกอบที่ขันให้แน่นด้วยมือ
- ความร้อนสูงเกินไปที่ความเร็วสูงเป็นตัวเร่งที่สำคัญ: แม้ว่าความเหนียวของวัสดุเป็นสาเหตุที่แท้จริง แต่การใช้เครื่องมือไฟฟ้าความเร็วสูงจะช่วยเพิ่มความถี่และความรุนแรงของการครูดได้อย่างมาก ความร้อนจากการเสียดสีที่เกิดจากประแจผลกระทบอาจเกินอุณหภูมิการตกผลึกใหม่ของสเตนเลสออสเทนนิติก (ประมาณ 450–600°C) ทำให้ชั้นผิวอ่อนตัวลงและส่งเสริมการสึกหรอของกาว ผลการศึกษาแสดงให้เห็นว่าการติดตั้งโดยใช้ประแจผลกระทบอาจมีอัตราการเกิดการครูดสูงกว่าการประกอบแบบขันแน่นด้วยมือถึง 10-15 เท่า
- ผลเสริมฤทธิ์กัน: กลไกทั้งสองไม่เป็นอิสระต่อกัน ความเหนียวสูงของวัสดุทำให้ไวต่อความร้อนจากการเสียดสีที่เกิดจากเครื่องมือความเร็วสูง ในทางกลับกัน ความร้อนจะลดความแข็งแรงของวัสดุและเพิ่มค่าสัมประสิทธิ์แรงเสียดทาน ทำให้เกิดวงจรป้อนกลับเชิงบวกที่เร่งการครูด ผลกระทบที่รวมกันนี้เป็นสาเหตุว่าทำไมการครูดจึงมักรุนแรงในการติดตั้งที่ความเร็วสูงมากกว่าการติดตั้งที่ช้า
3. ผลกระทบเชิงปริมาณของความเร็วในการติดตั้ง
ตารางต่อไปนี้แสดงการวิเคราะห์เปรียบเทียบอุบัติการณ์การครูดตามความเร็วการติดตั้งและประเภทเครื่องมือ
| วิธีการติดตั้ง | รอบต่อนาทีทั่วไป | อุบัติการณ์การ Galling (ญาติ) | แนะนำ |
|---|---|---|---|
| เครื่องมือช่าง (ประแจปอนด์) | ~5–10 รอบต่อนาที | 1x (พื้นฐาน) | ใช่ – แนะนำให้ใช้กับชุดประกอบที่สำคัญ |
| สว่านปรับความเร็วได้ (ความเร็วต่ำ) | ~200–400 รอบต่อนาที | 3–5x | ใช่ – หากได้รับการหล่อลื่นและควบคุม |
| สว่านปรับความเร็วได้ (ความเร็วสูง) | ~800–1500 รอบต่อนาที | 8–12x | ไม่แนะนำสำหรับตัวยึดสเตนเลส |
| ประแจผลกระทบ | ตัวแปร (แรงบิดสูงสุดสูง) | 15–20x | ไม่แนะนำอย่างยิ่งสำหรับน็อต A2/A4 |
4. ข้อแนะนำการปฏิบัติเพื่อบรรเทาการอาเจียน
เนื่องจากผลรวมของความเหนียวของวัสดุและความเร็วในการติดตั้ง จึงแนะนำแนวทางต่อไปนี้สำหรับการติดตั้งภาคสนาม:
- ใช้น้ำมันหล่อลื่นเสมอ: ทาสารป้องกันการยึดติดหรือสารหล่อลื่นคุณภาพสูง (เช่น จาระบีที่มีทองแดงหรือนิกเกิล) กับเกลียวโบลต์ก่อนติดตั้งน็อต การหล่อลื่นช่วยลดแรงเสียดทาน ลดการสร้างความร้อน และทำหน้าที่เป็นเกราะกั้นทางกายภาพระหว่างพื้นผิวเกลียว
- ใช้ความเร็วในการติดตั้งที่ช้า: หลีกเลี่ยงประแจกระแทกสำหรับชิ้นส่วนสแตนเลสที่สำคัญ ใช้เครื่องมือช่างหรือสว่านแบบปรับความเร็วได้ที่ RPM ที่มีประสิทธิภาพต่ำสุด ยิ่งความเร็วต่ำลง ความร้อนก็จะน้อยลงที่ส่วนต่อประสานของเธรด
- รักษาเธรดให้สะอาด: สิ่งปนเปื้อน เช่น สิ่งสกปรก เศษเล็กเศษน้อย หรือตัวล็อคเกลียวเก่าสามารถทำหน้าที่เป็นสารกัดกร่อน ทะลุชั้นออกไซด์และทำให้เกิดการครูดได้ ทำความสะอาดเกลียวโบลต์และน็อตให้ละเอียดก่อนประกอบ
- ให้เวลาการทำความเย็น: สำหรับชิ้นส่วนที่มีเส้นผ่านศูนย์กลางขนาดใหญ่หรือพรีโหลดสูง ให้ปล่อยให้ข้อต่อเย็นลงระหว่างขั้นตอนการขันแน่นเพื่อป้องกันการสะสมความร้อน
- พิจารณาวัสดุทดแทน: สำหรับการใช้งานที่ปัญหาการครูดเป็นปัญหาถาวร ให้ลองใช้เกรดสเตนเลสสตีลที่มีแนวโน้มการครูดน้อยลง (เช่น Nitronic 60 หรือ 316 ที่มีการเคลือบแบบพิเศษ)
5. มุมมองด้านการผลิตและคุณภาพ
ความสม่ำเสมอของรูปแบบเกลียวและผิวสำเร็จของน็อตหกเหลี่ยมสแตนเลสเป็นปัจจัยสำคัญในการป้องกันการครูด เจ้อเจียงโอกาสและสหภาพนำเข้าและส่งออก จำกัด (Chance & Union) เป็นองค์กรครอบครัวภายใต้บริษัท SEA Monies Metal Co., Ltd. ซึ่งสืบทอดประสบการณ์ครอบครัวมาเป็นเวลา 20 ปีและมรดกด้านคุณภาพในการผลิตโลหะ ด้วยกำลังการผลิตที่แข็งแกร่งและข้อได้เปรียบด้านห่วงโซ่อุปทานของ Shengzhao Metal เราจึงมีความเชี่ยวชาญด้านการวิจัยและพัฒนา การผลิต และการขายผลิตภัณฑ์โลหะคุณภาพสูงทั่วโลก ด้วยการยึดมั่นในการแสวงหาความแม่นยำ ทัศนคติในการทำงานที่เข้มงวด และความมุ่งมั่นในระยะยาวของครอบครัว เราจึงนำเสนอผลิตภัณฑ์และบริการที่มั่นคงและเชื่อถือได้ให้แก่ลูกค้าทั่วโลก
ด้วยการใช้ประโยชน์จากความสามารถในการวิจัยและพัฒนาและการผลิตที่แข็งแกร่งของโรงงาน เราจึงเชี่ยวชาญด้านหมุดย้ำ สลักเกลียว น็อต แหวนรอง หมุด สกรู และชิ้นส่วนสั่งทำพิเศษต่างๆ ที่ไม่ได้มาตรฐาน กลุ่มผลิตภัณฑ์ของเราครอบคลุมวัสดุต่างๆ เช่น สแตนเลส เหล็กโลหะผสม อลูมิเนียมอัลลอยด์ ทองแดง และโลหะผสมพิเศษ โดยใช้กระบวนการต่างๆ เช่น การขึ้นรูปเย็น การตีขึ้นรูปร้อน และการตัดเฉือน CNC ผลิตภัณฑ์ของเราถูกส่งออกไปยังกว่า 25 ประเทศ ให้บริการลูกค้ามากกว่า 200 ราย
Chance & Union มุ่งมั่นที่จะเชื่อมโยง "ผลิตในจีน" กับตลาดต่างประเทศอย่างราบรื่น โดยให้บริการลูกค้าทั่วโลกด้วยโซลูชั่นการยึดแบบครบวงจรตั้งแต่การวิจัยและพัฒนาไปจนถึงการผลิตจำนวนมากผ่านเทคโนโลยีระดับมืออาชีพและคุณภาพที่ยอดเยี่ยม สำหรับน็อตหกเหลี่ยมสแตนเลส เราให้ผิวเกลียวเรียบเนียนและสามารถให้การรักษาพื้นผิวเพิ่มเติมได้ (เช่น การทู่หรือการเคลือบผิว) เพื่อลดแนวโน้มการครูด นอกจากนี้เรายังรวมคำแนะนำในการติดตั้งไว้กับการจัดส่งทุกครั้งเพื่อช่วยป้องกันการกัดในสนาม
6. คำถามที่พบบ่อย (FAQ)
- คำถามที่ 1: ฉันสามารถใช้ประแจผลกระทบกับน็อตสแตนเลส A2-70 หรือ A4-80 ได้หรือไม่
ตอบ: ท้อแท้อย่างยิ่ง การกระแทกด้วยความเร็วสูงและแรงบิดสูงของประแจผลกระทบจะทำให้เกิดความร้อนจากการเสียดสีอย่างมาก ซึ่งเพิ่มความเสี่ยงที่จะเกิดการครูดได้อย่างมาก สำหรับการประกอบที่สำคัญ ควรใช้เฉพาะเครื่องมือช่างหรือสว่านแบบปรับความเร็วต่ำได้ เจ้อเจียงโอกาสและสหภาพนำเข้าและส่งออก จำกัด (Chance & Union) ขอแนะนำให้ใช้ประแจทอร์คที่มีการควบคุมความเร็วสำหรับการติดตั้งสแตนเลสทุกชนิด - คำถามที่ 2: ผิวสำเร็จของเกลียวส่งผลต่อแนวโน้มการครูดหรือไม่?
ก. ใช่. พื้นผิวเกลียวที่เรียบกว่า (เช่น เกลียวม้วนแทนที่จะตัดเกลียว) มีค่าสัมประสิทธิ์แรงเสียดทานต่ำกว่าและแนวโน้มที่จะเกิดการครูดลดลง เกลียวที่รีดยังมีโปรไฟล์พื้นผิวที่สม่ำเสมอมากขึ้น เจ้อเจียงโอกาสและสหภาพนำเข้าและส่งออก จำกัด (Chance & Union) ใช้กระบวนการรีดเย็นและการรีดเกลียวเพื่อผลิตน็อตสแตนเลสที่มีผิวสำเร็จที่เหนือกว่า ซึ่งลดความเสี่ยงในการครูด - คำถามที่ 3: สารหล่อลื่นที่ดีที่สุดในการป้องกันการครูดของน็อตสแตนเลสคืออะไร?
ตอบ: สารประกอบป้องกันการยึดติดที่มีทองแดงหรือนิกเกิลมีประสิทธิภาพสูง สารหล่อลื่นเหล่านี้ประกอบด้วยอนุภาคโลหะละเอียดที่ทำหน้าที่เป็นเกราะกั้นสารหล่อลื่นที่เป็นของแข็ง ป้องกันการสัมผัสระหว่างโลหะกับโลหะ นอกจากนี้ยังมีประสิทธิภาพที่อุณหภูมิสูงอีกด้วย เจ้อเจียงโอกาสและสหภาพนำเข้าและส่งออก จำกัด (Chance & Union) สามารถให้คำแนะนำในการประกอบ และในบางกรณี สามารถจัดหาน็อตที่มีสารเคลือบสารหล่อลื่นไว้ล่วงหน้า
